Torlon PAI는 극한의 물리적 하중과 마찰력, 방사선 및 화학 물질에의 노출, 극저온 조건, 그리고 대부분의 고분자가 견딜 수 있는 한계를 넘어서는 고온 환경에서도 안정적으로 작동해야 하는 용도에 사용됩니다.
Torlon 튜브는 이러한 극한의 작동 조건에서 가동되는 장비의 원형 또는 관형 구조 부품을 가공하는 데 매우 효율적인 것으로 입증되었습니다.
Torlon 튜브의 장점은 무엇인가요?

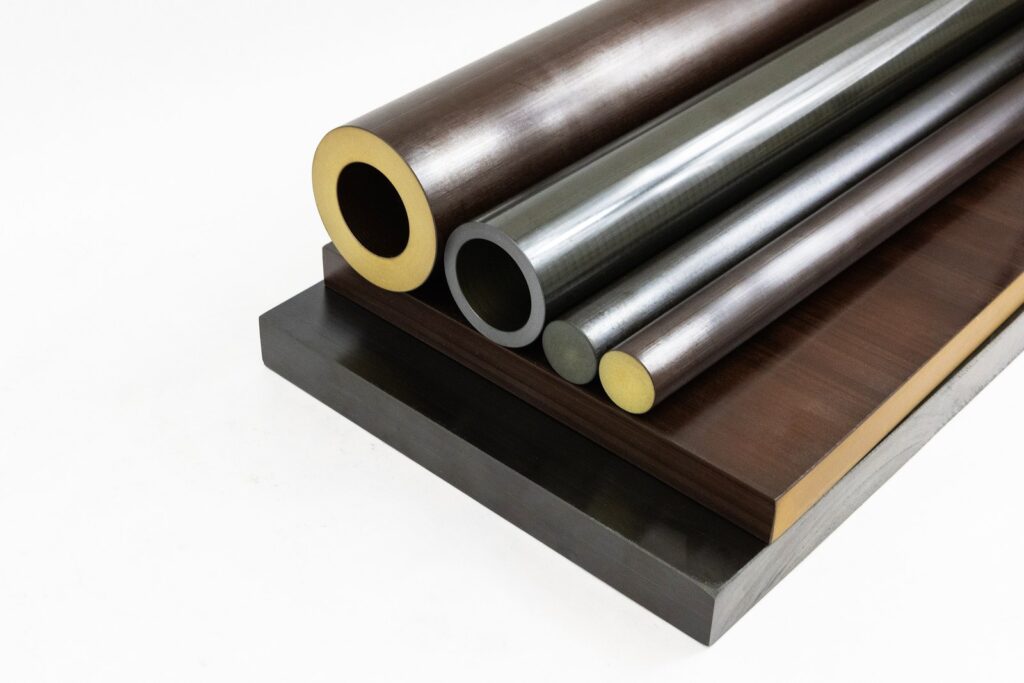

부품이 Torlon 튜브, 봉, Plate 중 어느 것으로 가공되든 상관없이, 재질을 선정할 때 가장 먼저 고려해야 할 점은 다양한 Torlon Grades가 제공하는 특성의 조합입니다.
Torlon PAI의 성능상의 장점
Torlon PAI는 인상적이고 타의 추종을 불허하는 특성의 조합을 제공합니다. 이 소재의 가장 두드러진 성능 특징은 다음과 같습니다:
- 내열성 – Torlon PAI는 하중이 가해졌을 때 높은 열적 안정성을 보입니다. 유리전이온도(Tg) 또는 연화점이275°C(527°F)로, 용융 가공이 가능한 모든 열가소성 수지보다 높으며, 모든 Grades에서 일관된 수치를 보입니다. 또한 다양한 Torlon Grades는 표준 ASTM 시험 기준에 따라278°C(532°F)의 높은 열변형 온도를 나타냅니다.
Torlon PAI는 극저온에서도 인성과 강도를 유지합니다. 이러한 특성과 방사선 노출에 대한 내성이 결합되어, 우주선 장비용 Torlon 튜브를 가공하여 제작된 기능성 부품에 대한 사양이 마련되었습니다.
- 내마모성 – Torlon PAI는 본질적으로 마찰 계수가 낮습니다. Torlon 4301 및 Torlon 4275를 사용하면 더 뛰어난 내마모성을 얻을 수 있습니다. 이러한 내마모성이 강화된 Grades는 PTFE, 흑연, 탄소 섬유와 같은 고체 윤활제를 다양한 조합으로 개질하여 각 배합에 균일하게 혼합한 것입니다. 이를 통해 작동 부품의 수명을 연장하고, 부품 교체를 위한 가동 중단 간격을 늘릴 수 있어 생산성과 생산량을 크게 향상시킵니다.

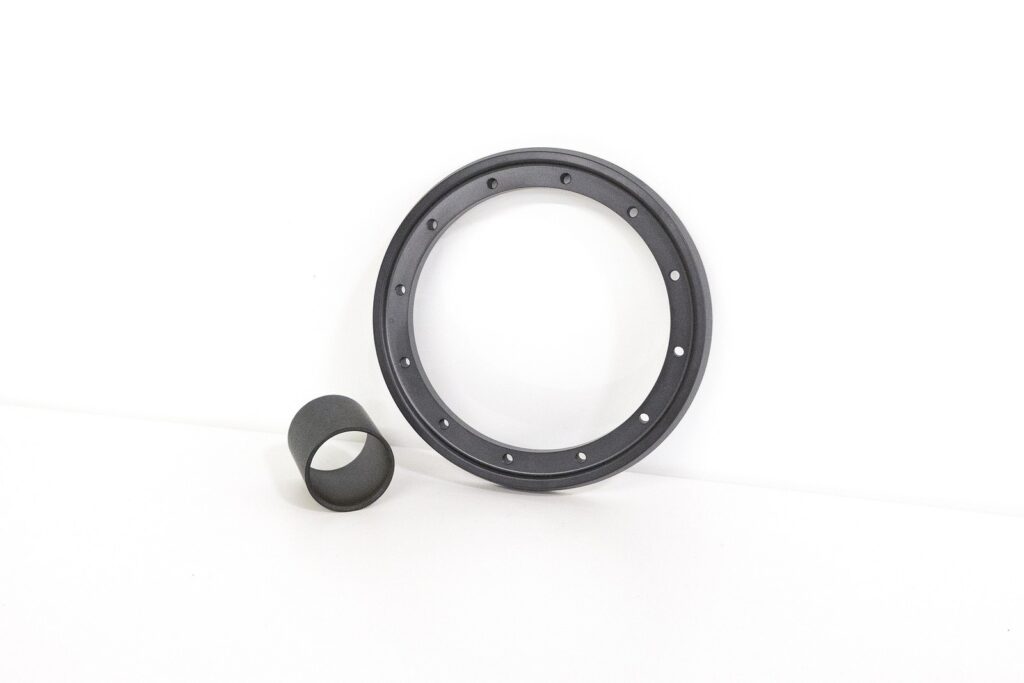

이러한 베어링 및 내마모 Grades의 가공 가능한 형상으로는 종종 Torlon 튜브가 선택됩니다. 이는 높은 동적 하중 하에서도 안정적으로 작동해야 하는 원형 구조의 씰, 부싱 및 기타 용도를 가공하는 데 있어 가장 경제적인 형태입니다.
표준 Torlon(Torlon) 등급 외에도, Drake Plastics는 이전에 사이엔스코(Syensqo)에서 생산하던 세 가지 Drake PAI 베어링 및 내마모 등급을 컴파운드하여, 다양한 용도에 사용할 수 있는 Torlon 튜브로 가공합니다. 모든 등급은 Syensqo의 기존 배합에 따라 고체 윤활제의 함량을 달리한 Torlon PAI 수지로 제조됩니다. Drake는 독자적인 Seamless Tube® 기술을 사용하여 제품을 압출 성형함으로써, 기존 방식으로 압출된 튜브에서 취약점이 될 수 있는 용접선을 제거합니다.
- 고온에서도 뛰어난 강도와 강성 – Torlon PAI의 두드러진 특징 중 하나는 대부분의 다른 폴리머가 견딜 수 있는 한계를 넘어선 온도에서도 높은 굽힘 탄성 계수를 유지한다는 점입니다. 유리섬유로 보강된 Torlon 5030과 탄소섬유로 보강된 Torlon 7130은 충전재 함량이 높아 소재의 구조적 강도를 한층 더 높여줍니다.
- 치수 안정성 – PAI 폴리머의 낮은 열팽창 계수 덕분에, Torlon 튜브로 가공된 정밀 부품은 작동 온도가 급격하게 변동하더라도 중요한 치수를 유지합니다. 또한 이 소재의 크리프 저항성 덕분에 하중이 가해져도 부품의 구조적 무결성이 유지됩니다.
- 내화학성 – Torlon PAI는 제트 연료, 오일 및 기타 다양한 탄화수소를 비롯한 다양한 화학 물질에 대한 내성을 지닙니다. 그러나 온도나 압력과 같은 변수는 특정 환경에서 어떤 소재의 성능에도 영향을 미칠 수 있습니다. 따라서 해당 용도에 대한 내화학성은 반드시 소재 공급업체에 직접 확인하고, 최종적으로는 실제 부품을 작동 환경에서 테스트하여 검증하는 것이 좋습니다.
Torlon 튜브 및 가공 부품의 후경화 처리의 이점
Torlon PAI의 독특한 화학적 특성으로 인해 열 경화 과정에서 고분자 사슬이 연장되고 가교 결합을 형성합니다. 이로 인해 최적의 후경화 조건 하에서 Torlon 튜브 및 가공 부품의 표면은 가장 높은 유리전이온도(Tg)와 뛰어난 내마모성 및 내화학성을 갖추게 됩니다.
적절한 후경화 처리를 위해서는 일반적으로 최적 온도인 500°F/262°C에서 2주 이상 소요됩니다. 이러한 조건에서 표면은 단단하고 색이 어두워진 고성능 표면이 형성되는 반면, 내부 재료는 경화 정도가 상대적으로 낮게 유지됩니다. 표면을 가공하면 내부 재료의 더 밝은 색상이 드러납니다(사진).

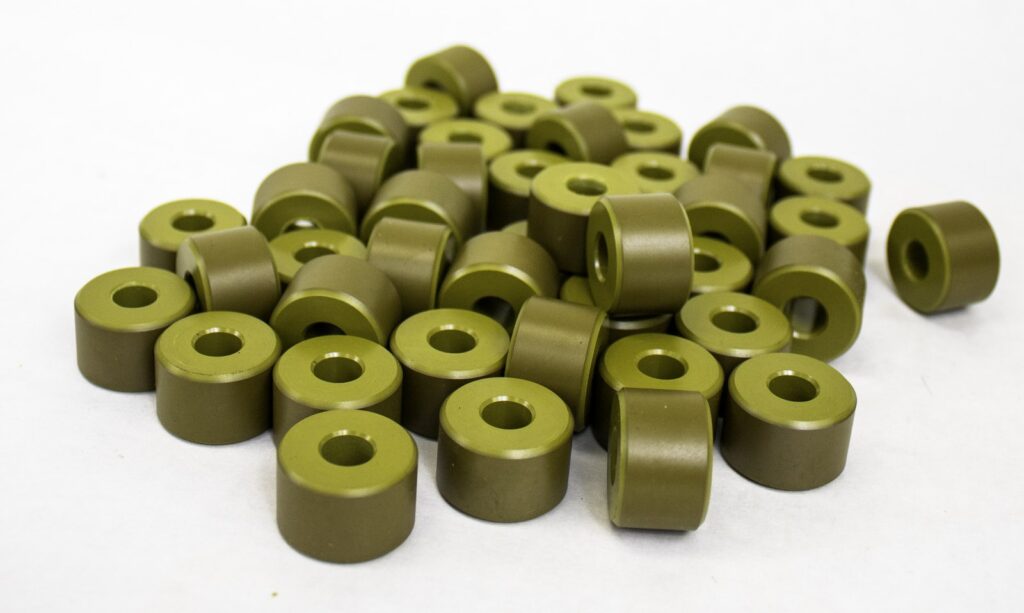

Torlon(Torlon) 튜브의 경우, 완전한 후경화를 거치면 외경 및 내경 표면에 최적의 베어링 및 내마모 특성이 형성됩니다. 그 결과, 외경 및/또는 내경은 롤러와 같은 응용 분야에서 내마모성이 뛰어나고 하중을 지탱할 수 있는 표면으로 활용될 수 있습니다. 부품 설계 사양을 충족하기 위해 최적화된 표면을 가공해야 하는 경우, 최종 부품에 후경화를 실시하여 베어링 및 마모 접합면에서 이상적인 특성을 재현하는 것이 바람직합니다.
Drake Plastics는 Torlon(Torlon) 튜브 압출 분야의 선도 기업으로, 모든 재고 형상을 후경화 처리하며, 기계 가공된 부품에 대해서도 후경화 처리를 수행할 수 있는 생산 능력과 전문성을 갖추고 있습니다.
부품 제조에서 Torlon 튜브의 장점
Torlon 튜브는 씰이나 링과 같은 부품 형상에 이상적인 형태입니다. 또한 튜브가 적절하게 압출되고 후경화 처리된 경우, 가공에도 적합합니다.
- 가공성 – 가공 과정에서 정밀한 부품 치수를 효율적이고 재현성 있게 확보하기 위해서는 압출된 Torlon 튜브의 품질과 안정성이 우선되어야 합니다. 적절한 압출 및 후경화 조건을 통해 Torlon 튜브 내부의 내부 응력을 최소화해야 하며, 그렇지 않을 경우 가공 중이나 장비의 작동 시 온도 변화에 노출되었을 때 변형이 발생할 수 있습니다. 반면, 고품질 Torlon 튜브를 사용하면 가공된 부품에 반복 가능한 정밀 공차와 낮은 잔류 응력을 확보할 수 있습니다.
- 가공 경제성 – 씰 링, 원형 기어, 부싱과 같은 부품을 가공할 때는 튜브 형태가 가장 적합한 선택입니다. 봉재에서 이러한 부품을 가공할 때와 비교했을 때 재료 손실이 최소화되는 점이 큰 장점입니다.
과거에는 대구경 부품의 경우, 대형 Torlon 튜브가 부족하여 판재를 가공해야 했기 때문에 상당한 양의 재료가 손실되곤 했습니다. 그러나 Drake Plastics는 다양한 내경/외경 조합의 Torlon 튜브를 압출 성형할 수 있는 기술을 개발함으로써, 효율이 낮은 다른 형태의 재료를 사용할 필요가 없게 되었습니다.
Torlon 튜브의 가장 일반적인 용도는 무엇인가요?
Torlon 튜브는 높은 구조적 또는 동적 하중 하에서 극한 온도 조건에서도 안정적으로 작동해야 하는 복잡한 가공 부품에 비용 효율성과 뛰어난 성능을 제공합니다. 대표적인 적용 분야는 다음과 같습니다:
- 베어링 슬리브 및 부싱 – Torlon(Torlon) 튜브는 가공된 베어링 슬리브, 부싱 및 기타 회전식 마모 부품에 자주 사용되며, 외부 윤활이 필요한 금속 재료를 대체하는 경우가 많습니다. Torlon 베어링 및 마모용 Grades는 또한 유정 내 석유 및 가스 장비의 열적 부담이 큰 응용 분야에서도 입증된 실적을 보유하고 있습니다. 극저온 조건 및 방사선 환경에서의 신뢰할 수 있는 성능 덕분에 항공우주 및 우주선 장비 분야에서도 폭넓게 활용되고 있습니다.
- 마모 링, 가이드 링 및 스러스트 부품 – Torlon(Torlon)은 뛰어난 내마모성과 낮은 크리프 특성을 갖추고 있어, 마찰력을 견디고 고압 하에서도 치수를 유지해야 하는 부품에 적합한 소재입니다.
- 밸브 시트 – Torlon(Torlon) PAI는 고온·고압 환경이나 물리적 하중 조건에서 안정적인 작동을 요구하는 밸브 시트 용도에 특히 효과적입니다. 이 소재의 내화학성은 이러한 부품에 대한 많은 사양에서 고려되는 또 다른 요인입니다.
- 펌프 및 압축기 부품 – Torlon(Torlon)은 고압, 고온 및 마찰에 노출되는 압축기 링, 펌프 슬리브, 베어링 지지대 및 원통형 부품에 널리 사용되는 소재입니다.
- 항공우주 및 방위 산업용 부품 – Torlon PAI는 미국 연방항공청(FAA)의 FAR 25.853 규정에 명시된 화염, 연기 및 독성 관련 사양과 항공, 방위 및 우주선 분야를 위한 글로벌 AS9100 표준을 준수하고 있어, 해당 산업의 다양한 구조용, 베어링 및 내마모성 응용 분야에 널리 사용되고 있습니다. 또한 전투기 연료 시스템의 배관 연결부재로도 사용됩니다.
- 반도체 제조 부품 – Torlon 튜브는 반도체 제조 장비용 부싱, 열 및 전기 절연체, 아이솔레이터로 가공됩니다.
- 고성능 자동차 전용 부품 – Torlon은 극한의 물리적 및 동적 하중 하에서 고온 환경에서도 우수한 성능이 요구되는 변속기 스러스트 와셔, 특수 조향 시스템 부싱, 터보차저/슈퍼차저 부품에 사용됩니다.
전 세계 첨단 기술 산업 분야에서 가공 부품용 Torlon 튜브의 적용 분야가 꾸준히 확대되어 왔으며, 특히 우주선 및 심우주 탐사·측량 장비로의 적용 영역이 넓어짐에 따라 그 증가세가 매우 두드러졌습니다.
Torlon 튜브의 압출 공정이 왜 중요한가?
Torlon 튜브는 주로 용융 압출 방식으로 생산됩니다. 그러나 업계 내 튜브 압출 기술은 상당히 다양하며, 이는 가공 부품의 성능에 영향을 미칠 수 있습니다.
예를 들어, 외경(OD) 및 내경(ID) 치수를 결정하는 중앙 맨드릴이 있는 “스파이더” 다이스 설계를 사용하는 것은 고성능 플라스틱으로 강성 튜브를 압출하는 데 흔히 사용되는 방법입니다. 그러나 스파이더 다이는 용융물 흐름을 여러 개의 흐름 경로로 분할하기 때문에, 하류에서 재료가 재결합하거나 “엮여” 최종 튜브 형태로 형성될 때 용접선이 발생하게 됩니다.
용접선은 Torlon 튜브의 취약점이 될 수 있으며, 이는 높은 환형 응력을 받는 부품에 문제를 일으킬 수 있습니다. Torlon 튜브를 압출하는 이 방법과 관련된 다른 문제로는 벽 두께의 불균일성이 있습니다.
이러한 문제를 해결하기 위해 Drake Plastics는 Torlon 및 기타 고성능 플라스틱을 위한 ‘Seamless Tube®’ 기술을 개발했습니다. 이 공정을 통해 유동선이나 용접선이 없는 균일한 단면을 얻을 수 있습니다. 섬유 보강 Grades의 경우, 이 공정을 통해 섬유를 파열 강도와 환형 응력에 대한 저항성을 극대화하는 방향으로 배향시킵니다.

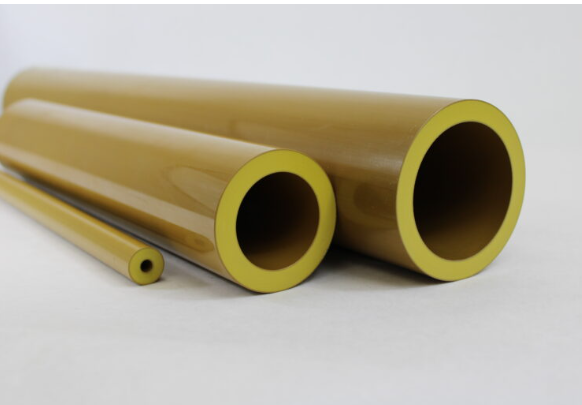

더욱 안정적인 성능을 가능하게 한 압출 기술의 발전과 쉽게 구할 수 있는 외경/내경 조합의 확대 덕분에, 전 세계적으로 Torlon 튜브의 가공 용도가 크게 늘어났습니다.
압출 장비 및 다이 선정 외에도, 사후 경화는 모든 Torlon 형상의 성능을 최대한 발휘하기 위해 튜브 압출 공정의 필수적인 부분입니다. 유능한 압출 업체는 전문 지식과 풍부한 경험, 그리고 충분한 생산 능력을 바탕으로, 일반적으로 까다로운 Torlon 튜브 응용 분야에 대해 신뢰할 수 있는 리드 타임과 납기일을 준수하며 압출 후 경화 공정을 관리할 수 있습니다.
