항공우주 산업은 항공기와 우주선으로 구성되며, 지구 대기권 안팎에서 비행 및 비행 관련 작업과 관련된 장비를 포함합니다. 고성능 플라스틱은 항공우주 장비와 관련된 복잡하고 까다로운 적용 요건을 충족하는 신뢰성으로 인해 업계 전반에서 폭넓은 호응을 얻고 있습니다. 또한 금속에 비해 경량 플라스틱의 주요 장점인 질량 감소를 위한 노력도 이러한 성장의 원동력이 되었습니다.
항공우주 부품용 고성능 플라스틱의 주요 장점은 무엇일까요?
Torlon PAI, PEEK, Vespel PI, PCTFE, Ultem PEI 및 Ryton PPS는 일반적으로 항공기 및 우주선 용도로 지정된 고성능 폴리머입니다. 이러한 폴리머의 장점은 다음과 같습니다:
- 안전: 고급 폴리머는 낮은 가연성 및 연기 발생에 대한 산업 기관의 안전 인증을 받았습니다.
- 경량: 연비 효율을 위해 낮은 물리적 질량을 우선시하는 산업에서 고급 폴리머의 높은 중량 대비 강도 덕분에 엔지니어는 항공우주 부품에 무거운 금속을 대체할 수 있습니다.
- 강도 및 강성 유지: Vespel PI 및 Torlon PAI는 고온에서 구조적 강도를 유지하고 심한 진동 응력으로 인한 피로 파괴에 강합니다.
- 높은 내열성: Torlon PAI는 항공우주용 플라스틱 중 유리 전이 온도가275°C (527F )로 가장 높습니다. PEEK, Ultem PEI 및 Vespel PI도 고온에서 안정성과 강도를 인정받고 있습니다.
- 극저온에서의 내충격성 및 인성: PCTFE 및 극저온용 PEEK 폴리머로 만든 씰은 LOX 및 LH2를 포함한 액화 가스 및 추진제에서 안정적으로 작동합니다. Torlon PAI와 Vespel PI는 심우주 극저온에서 강도와 내구성을 인정받고 있습니다.
- 내방사선성: Torlon PAI, Vespel PI 및 Ultem PEI는 지속적인 방사선에 노출되는 우주선 애플리케이션에서 강도와 인성을 유지하는 것으로 입증되었습니다.
- 마찰 내마모성: Torlon PAI 및 PEEK 열가소성 플라스틱의 베어링 및 마모 등급은 극한의 동적 하중 하에서 기어, 부싱, 베어링 및 기타 기계 부품의 기능 수명과 신뢰성을 연장합니다.
- 내화학성: 고성능 플라스틱은 항공우주 분야에서 발생하는 다양한 화학적 환경을 견뎌냅니다. PEEK 및 Ryton R-4 PPS는 가장 광범위한 화학 물질에 대한 내성이 뛰어납니다.
- 저진공 가스 배출: NASA는 우주선용 저진공 가스 배출 소재에 적합한 열가소성 플라스틱으로 특정 Grades의 Torlon PAI 및 PEEK를 나열합니다.
- 열 및 전기 절연 및 격리: 플라스틱은 금속에 비해 열전도율이 훨씬 낮으며, 열 및 전기 절연과 절연 특성을 모두 제공합니다.

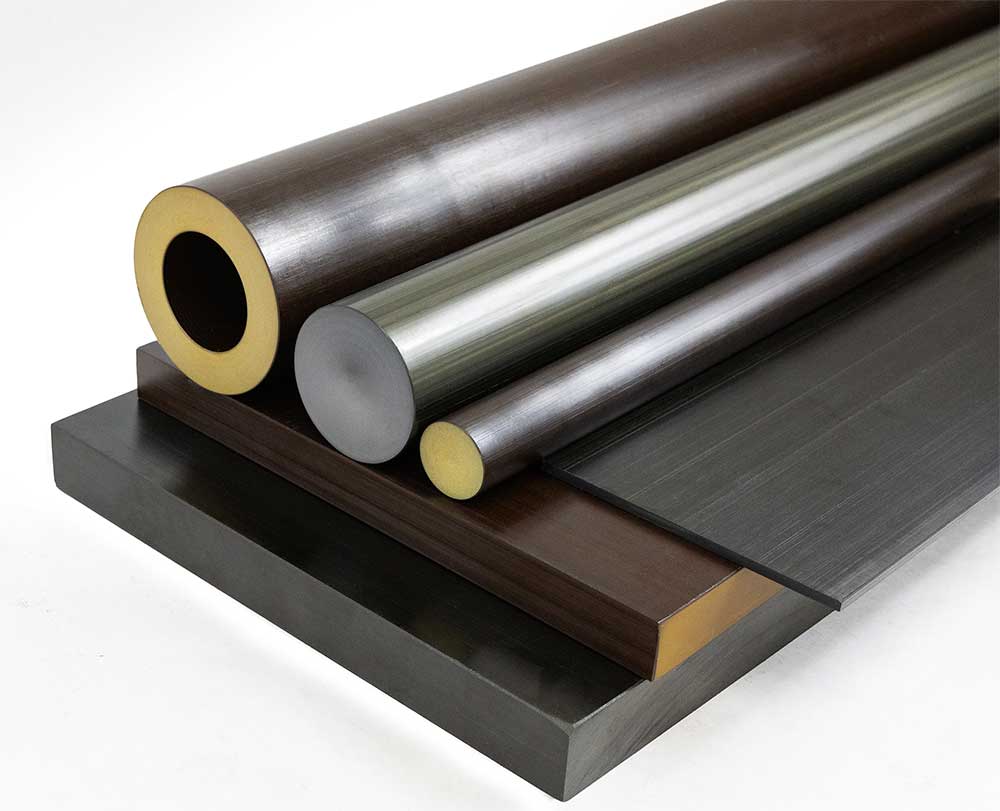

특수 배합으로 플라스틱의 성능 향상
기본 폴리머의 고유한 특성을 유지하면서 특정 특성을 개선하는 첨가제로 수정된 여러 가지 고성능 플라스틱이 Grades로 제공됩니다.
- Torlon PAI, PEEK, Vespel PI 및 Ultem PEI는 비개질 폴리머를 능가하는 베어링 및 마모 특성을 가진 Grades로 제공됩니다.
- 유리 및 탄소 섬유 보강은 비보강 버전의 고성능 폴리머보다 구조적 강도를 크게 향상시킵니다. 예를 들어, 탄소섬유가 30% 함유된 Torlon 7130 PAI의 굴곡률은 강화되지 않은 PAI 등급보다 거의 4배 높습니다.
- Drake’s 4645 PAI는 탄소 섬유와 윤활제를 배합하여 내마모성과 강도를 모두 향상시켰습니다.

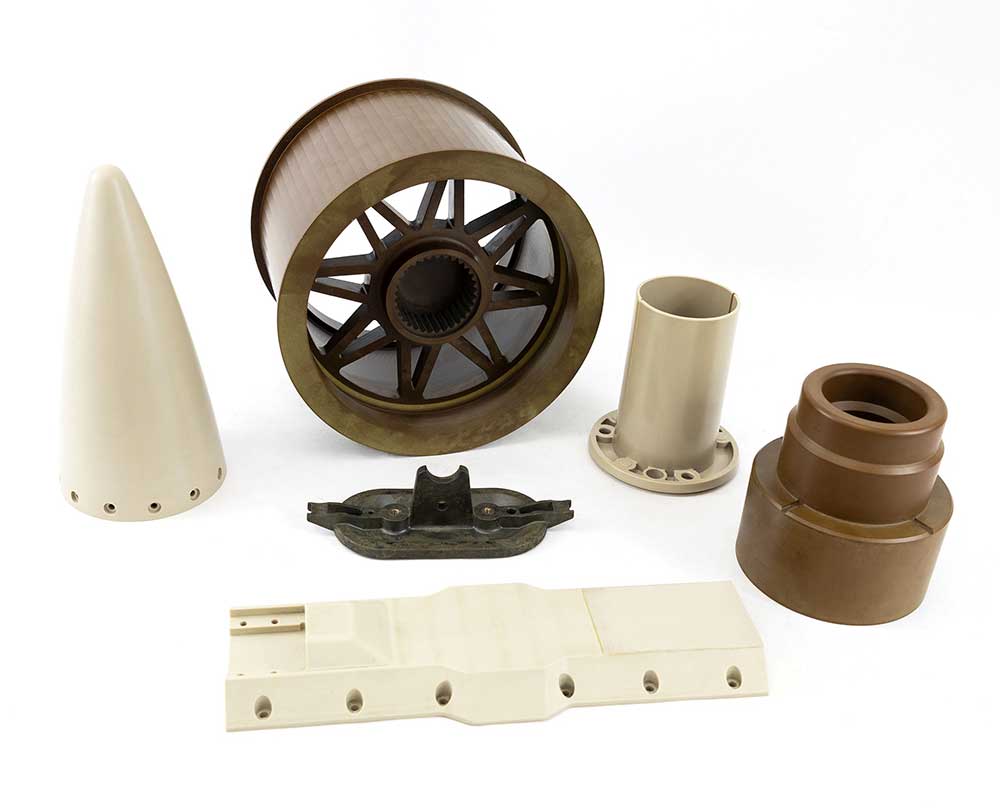

플라스틱이 항공기의 복잡한 부품 설계 과제를 어떻게 해결한 사례에는 어떤 것이 있을까요?
다음의 간단한 사례 연구에는 첨단 플라스틱이 까다로운 조건에서도 안정적으로 작동하는 방법이 요약되어 있습니다:
- 군용 항공기 부문에서 전투기는 부품과 시스템에 고유하게 높은 중력과 복잡한 응력을 가합니다.
- Torlon 4301 PAI는 높은 응력과 동적 하중에 노출되는 다양한 구조 및 기계 부품을 위한 고강도, 베어링 및 마모 특성을 결합합니다.
- 군용 항공기의 컴팩트한 동체 설계는 유압 시스템을 제트 엔진과 가까운 곳에 배치해야 할 수 있습니다.
- PEEK 및 Torlon PAI는 열 차단 및 단열 특성, 내화학성을 바탕으로 유체 처리 시스템용 구조 지지 브래킷 및 기타 구성 요소에서 입증된 역사를 가지고 있습니다.
- 상업용 및 군용 항공기의 무거운 화물칸 도어의 기계 부품은 높은 동적 하중에서 수많은 작업을 거친 후에도 원활하고 정밀하게 작동해야 합니다.
- Torlon PAI 베어링 및 마모 등급은 이러한 시스템의 롤러 및 섹터 기어에 필요한 압축 강도, 동적 하중 지지 특성 및 마찰 내마모성을 제공합니다.
- 항공기 연료 시스템 부품은 화학 물질에 영향을 받지 않아야 하고, 피로 고장 없이 높은 진동을 견뎌야 하며, 극한의 온도에서도 강도와 인성을 유지하고, 경우에 따라서는 전기 방전으로부터 보호해야 합니다.
- PEEK 및 Torlon PAI로 가공된 튜브 브래킷과 구조용 패스너는 제트 및 로켓 연료에 견디고 응력 피로에 강하며 열 및 전기 절연 및 단열 특성을 제공합니다.
우주선 애플리케이션에 필요한 극한 조건을 견디는 플라스틱은 무엇일까요?
여러 고성능 플라스틱은 발사체부터 인공위성, 심우주 망원경에 이르기까지 다양한 우주선 장비에서 그 신뢰성이 입증되었습니다. 대표적인 예입니다:
- 로켓 발사 시 부품은 극심한 진동과 고온, 극저온 추진제에 노출되어 재료의 한계를 시험합니다.
- Torlon PAI, PEEK 및 Vespel PI로 제작된 구조 부품과 마운팅 픽스처는 혹독한 조건에서도 견딜 수 있습니다. 각 소재는 특정 엔지니어링 요구 사항에 맞는 고유한 특성 조합을 제공합니다.
- 통신 위성은 신호 무결성을 보장하고 우주 환경에서도 장기간 작동할 수 있는 소재가 필요합니다.
- Ultem 1000 PEI는 통신 위성 안테나의 강력한 신호 품질을 위해 강도 및 내방사선성과 RF 투명성을 결합한 제품입니다.
- 심우주 망원경 태양열 어레이는 수리 및 부품 교체가 불가능한 환경에서 완벽하게 배치되어야 합니다.
- Torlon 7130 PAI는 극저온에서의 강도, 내방사선성, 열 절연 특성 및 인성 때문에 망원경 태양열 어레이 배치 메커니즘의 열 절연체용으로 지정되었습니다.
- 도킹 시스템과 장치 배치 메커니즘의 기어, 베어링, 슬라이딩 패드에는 마찰 마모에 강하고 방사선과 극저온이 일정한 요인인 곳에서 강도와 인성을 유지할 수 있는 소재가 필요합니다.
- 우주선 장비의 다양한 동적 하중 지지 어플리케이션을 위해 PEEK, Torlon PAI 및 Vespel PI의 베어링 및 마모 등급이 지정되어 있습니다. 각 폴리머는 다양한 엔지니어링 요구 사항과 환경에 맞는 효율적인 옵션을 제공하는 고유한 특성을 가지고 있습니다.
Drake Plastics: 항공우주 등급 고성능 폴리머를 위한 파트너
항공기 및 우주선 장비가 작동해야 하는 조건은 첨단 폴리머의 기능 범위 내에 있습니다. Torlon PAI, PEEK, Ultem PEI, Vespel PI, Ryton R-4 PPS 및 PCTFE는 단순한 항공기 외부 조명 하우징부터 제임스 웹 우주 망원경의 태양열 어레이 액추에이터에 사용되는 열 절연체에 이르기까지 다양한 부품에서 신뢰성을 입증한 소재 그룹 중 일부에 속합니다. 수십 년 동안 성능이 입증된 이 폴리머는 점점 더 많은 응용 분야에서 주요 소재 후보가 되고 있습니다. 항공우주 산업을 위한 고급 폴리머의 선두주자인 Drake Plastics는 이러한 소재의 다양한 부품 설계 및 생산 요구 사항을 충족하기 위해 압출 가공 가능한 형상뿐만 아니라 CNC 가공 및 사출 성형 기능을 제공합니다.
항공우주 산업을 위한 고성능 플라스틱에 대한 FAQ
1. 항공우주 분야에는 어떤 플라스틱이 사용되나요?
항공우주 분야에 가장 많이 사용되는 고성능 플라스틱은 Torlon® PAI, PEEK, Vespel® PI, Ultem® PEI, Ryton® PPS 및 PCTFE입니다. 이러한 고급 폴리머는 경량 구조와 고강도, 내열성, 내화학성, 극한 작동 조건에서의 신뢰성을 결합하여 항공기 및 우주선 부품으로 지정되었습니다.
2. 고성능 플라스틱이 항공기와 우주선에서 금속을 대체하는 이유는 무엇인가요?
고성능 플라스틱은 무게 대비 강도가 뛰어나 연비와 적재 용량을 직접적으로 개선하기 때문에 항공우주 분야에서 금속을 대체하고 있습니다. 또한 Torlon PAI 및 PEEK와 같은 고급 폴리머는 열 및 전기 절연성, 내화학성, 피로 저항성 등 단일 소재로는 금속과 비교할 수 없는 특성을 제공합니다.
3. 항공 우주용으로 가장 높은 내열성을 가진 플라스틱은 무엇인가요?
Torlon PAI는 항공우주용 플라스틱 중 유리 전이 온도가 275°C(527°F)로 가장 높기 때문에 지속적으로 높은 열에 노출되는 부품에 가장 적합한 제품입니다. PEEK, 베스펠 PI 및 Ultem PEI는 고온에서도 안정적으로 작동하며, 각 폴리머는 특정 항공우주 분야에 맞는 고유한 특성 프로파일을 제공합니다.
4. 항공우주용 플라스틱은 화염 및 연기 기준에 대한 인증을 받았나요?
예. 많은 고성능 항공우주용 플라스틱은 FAR 25.853 객실 소재 표준 준수를 포함하여 저인화성, 저연기 발생, 저독성에 대한 업계 인증을 보유하고 있습니다. 일반적으로 화재 안전이 중요한 항공기 내부, 전기 하우징 및 구조 부품에는 PEEK, Ultem PEI 및 Torlon PAI와 같은 소재가 지정됩니다.
5. NASA는 우주선 가스 배출 요건에 대해 어떤 플라스틱을 승인하나요?
NASA는 우주선용으로 승인된 저가스 방출 소재로서 특정 등급의 Torlon PAI 및 PEEK를 나열합니다. 진공 상태에서 재료가 방출하는 휘발성 화합물이 인공위성과 심우주 망원경의 광학 표면, 센서 및 전자 장치를 오염시킬 수 있기 때문에 저가스 방출 폴리머는 우주에서 필수적입니다.
6. 고성능 플라스틱은 우주에서 극저온을 견딜 수 있나요?
예. PCTFE 및 극저온용 PEEK는 LOX(액체 산소) 및 LH₂(액체 수소)와 같은 액화 가스 및 추진제에서 안정적인 성능을 발휘합니다. Torlon PAI와 Vespel PI는 또한 심우주 극저온에서도 강도와 인성을 유지하여 발사체 및 위성 부품에 적합합니다.
7. 항공우주 분야에서 Torlon PAI는 어떤 용도로 사용되나요?
Torlon PAI는 항공우주 분야에서 구조용 브래킷, 베어링, 부싱, 섹터 기어, 열 절연체 및 연료 시스템 구성품에 사용됩니다. Torlon 4301과 같은 베어링 및 마모 Grade는 높은 압축 강도와 마찰 내마모성을 제공하며, Torlon 7130 PAI와 같은 강화 Grade는 고응력 구조용 및 극저온용으로 지정되어 있습니다.
8. 항공우주 애플리케이션에서 PEEK의 성능은 어떻습니까?
PEEK는 내화학성, 고온 안정성 및 인성이 요구되는 항공우주 분야에서 탁월한 성능을 발휘합니다. 항공기 연료 시스템 구성품, 유압 브래킷, 전기 커넥터, 베어링 및 극저온 씰에 지정되어 있습니다. PEEK는 또한 우주선 및 위성 애플리케이션을 위한 NASA의 승인을 받은 저가스 방출 소재입니다.
9. 항공우주용 플라스틱은 제트 연료 및 유압 유체에 대한 내성이 있나요?
예. PEEK, Torlon PAI 및 Ryton R-4 PPS는 제트 연료, 로켓 추진제, 유압 오일 및 제빙 화학 물질을 포함한 광범위한 항공 우주 유체에 대한 내성이 있습니다. 이러한 내화학성과 고온에서의 강도 및 진동 피로에 대한 내성이 결합되어 연료 시스템 브래킷, 피팅 및 구조용 패스너에 이상적입니다.
10. 항공우주용 플라스틱 부품에는 어떤 가공 옵션을 사용할 수 있나요?
Drake Plastics는 압출 가공 가능한 형상을 공급하고 항공우주 부품을 위한 자체 CNC 가공 및 사출 성형 서비스를 제공합니다. 이러한 수직 통합 역량을 통해 항공우주 엔지니어는 항공우주 등급의 Torlon PAI, PEEK 및 기타 고성능 폴리머를 원자재 또는 조립 준비가 완료된 정밀 가공 부품으로 공급받을 수 있습니다.
