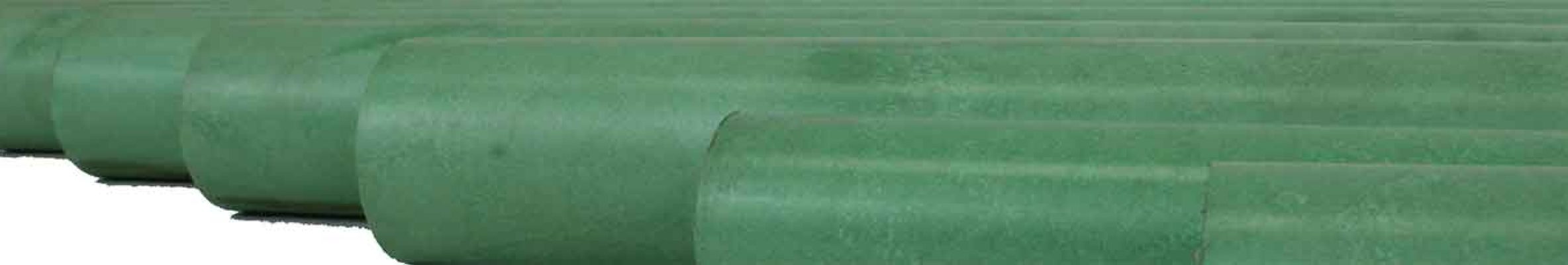

Drake CryoDyn®™ CT-200 스톡 형상은 극저온에서 안정적으로 작동해야 하는 가공된 씰 및 관련 구성 요소에 대해 PCTFE에 대한 고성능 대안을 제공하기 위해 개발되었습니다.
불소 중합체 재료인 PCTFE는 처음에 3M의 단종된 Kel-F ® 브랜드로 제공되었으며 수년 동안 씰 재료로 사용되었습니다. 현재 Neoflon ® PCTFE 상표명이 있으며 아시아에서 제조됩니다. PCTFE 공급 문제로 인해 성능 저하가 없는 대안이 필요했습니다.
Drake는 다양한 크기의 Victrex CT™-200 수지에서 CryoDyn® CT-200 스톡 형상을 압출합니다. 특별히 제조된 폴리아릴에테르케톤 기반 폴리머는 극저온 응용 분야에서 효과적인 밀봉에 중요한 특성에서 PCTFE에 대한 업그레이드를 제공합니다. 또한 최대 +302°F(+150°C) 이상의 온도에서 사용되는 씰에서도 효과적으로 작동하며, 폴리아릴에테르케톤은 오랫동안 성능이 입증되었습니다.
가공 조건은 압출된 스톡 형태에서 CT-200 수지의 완전한 성능을 달성하는 핵심 요소입니다. 물리적 특성 테스트를 기반으로 Drake CryoDyn® CT-200 스톡 형상 특성은 빅트렉스의 CT-200 데이터 시트 값과 직접 비교할 수 있습니다. 이러한 동등성 때문에 Drake는 CryoDyn® CT-200 브랜드의 일부로 Victrex 등급 지정을 사용하고 고객은 배송되는 모든 배송에서 이 고급 폴리머에서 기대하는 성능을 갖춘 재고 형태를 신뢰할 수 있습니다.
CryoDyn® CT-200 성능
CryoDyn® CT-200 형상을 생산하는 데 사용되는 빅트렉스 CT-200 수지는 베어링 및 마모 특성을 개선하도록 특별히 제조되었습니다. CryoDyn® CT-200은 PCTFE보다 마찰 계수가 낮아 CryoDyn® CT-200으로 기계 가공된 적절하게 설계된 구성 요소에서 작동 토크를 낮출 수 있습니다. 내마모성은 또한 -321°F(-196°C)에서 수행된 CT-200 수지의 실험실 테스트를 기반으로 극저온 볼 시트 밸브 및 유사한 응용 분야에 더 긴 서비스 수명을 제공합니다.
모든 최종 사용 환경에서 씰링 무결성을 위해 가공된 애플리케이션은 넓은 온도 변화에 대해 치수 안정성을 유지해야 합니다. 두 가지 요소가 중요한 역할을 합니다. CT-200 폴리머의 본질적으로 PCTFE에 비해 낮은 팽창 계수와 최소의 내부 응력 수준으로 스톡 형상을 압출하는 Drake의 기술입니다. 높은 잔류 응력은 온도 변동에 노출될 때 가공된 부품의 왜곡을 초래할 수 있으며 요구되는 일관된 정밀 공차로 씰을 가공하기 어렵게 만듭니다.
Drake CryoDyn® CT-200은 일반적으로 PCTFE보다 두 배의 기계적 강도를 나타냅니다. 넓은 온도 범위에서 더 높은 강도를 유지하는 능력은 씰 무결성을 유지하는 데 핵심 자산입니다. 또한 -321°F(-196°C)에서 +302°F(+150°C)까지의 테스트를 기반으로 씰에서 PCTFE를 대체하는 데 필요한 연성 수준을 가지고 있습니다.
설계 엔지니어링 참고 사항: PCTFE는 CryoDyn® CT-200보다 연신율이 훨씬 높습니다. 결과적으로 CryoDyn® CT-200은 CT-200의 더 높은 강도와 더 낮은 연신율을 감안할 때 부품이 제대로 작동하기 위한 PCTFE 대안으로 더 얇은 밀봉 섹션과 같은 일부 부품 설계 차이가 예상됩니다.
CryoDyn® CT-200에 대한 기계적 특성 테스트는 PCTFE보다 크리프 저항이 더 큰 것으로 나타났습니다. 이는 특히 온도가 증가함에 따라 높은 하중에서 밀봉 효과를 더 오래 유지하는 이점이 있습니다.
열전도율은 CryoDyn® CT-200이 훨씬 더 절연성이 뛰어난 PCTFE에 대한 고성능 대안으로서 탁월한 또 다른 성능 요소입니다. CryoDyn® CT-200 모양으로 가공된 부품은 열을 더 빠르게 전도하고 온도 변화에 더 균일하게 반응하여 더 나은 밀봉 성능을 위해 결합 표면과의 인터페이스를 유지합니다.
CryoDyn® CT-200 애플리케이션
CryoDyn® CT-200 성능은 광범위한 온도에 노출되는 정적 및 동적 밀봉 부품에 이상적입니다. PCTFE를 대체하는 CryoDyn® CT-200의 일반적인 응용 분야에는 펌프 및 밸브 씰, 터빈 씰, 다양한 정적 및 동적 극저온 씰링 부품이 포함됩니다. 고급 폴리머는 액화천연가스(LNG) 시설 및 운송과 같은 극저온 환경과 액체 수소를 포함한 수소 밀봉과 같은 극저온 환경에서 안정적으로 작동해야 하는 구성요소를 밀봉하는 데 특히 효과적인 솔루션입니다.
CryoDyn®은 Drake Plastics Ltd.의 상표입니다. 주식회사
Victrex CT는 Victrex plc의 상표입니다.
