사출 성형이 제대로 이루어진 경우, Torlon PAI, PEEK, Ultem PEI, Ryton PPS와 같은 고급 폴리머로 제작된 부품은 여러 금속에도 적대적인 극한 환경에서도 안정적인 성능을 발휘합니다. 다운홀 석유 및 가스 공구의 정밀 씰부터 반도체 칩 제조 및 테스트 장치, 심우주 망원경 메커니즘에 이르기까지 다양한 애플리케이션에 탁월한 수준의 신뢰성과 수명을 제공합니다.
이러한 소재의 기술 데이터 시트는 해당 소재의 성능 잠재력에 대한 일반적인 그림을 제공합니다. 그러나 특성 데이터에서 사출 성형 부품으로의 전환에는 폴리머가 완성된 부품에서 실제로 어떻게 작동하는지를 결정하는 변수가 포함됩니다. 주요 요소로는 적절하게 설계 및 유지 관리된 사출 금형 도구, 수지 건조 및 수분 함량 확인, 오염 물질 없는 재료 취급, 사출 성형기 기술, 수지 등급에 맞는 최적의 공정 조건을 유지하는 정밀 제어 등이 있습니다. 또 다른 중요한 요소는 공정 엔지니어링 및 생산 팀의 전문성입니다.
고성능 폴리머가 사출성형에 어려운 이유는 무엇일까요?
Torlon PAI, PEEK, Ultem PEI, Ryton PPS 및 기타 고급 폴리머는 용융점이 높고 용융 온도 처리 창이 좁습니다. 모든 폴리머에서 용융 온도는 열화되기 시작하는 온도에 해당합니다. 용융 단계의 체류 시간이 규정된 한계를 초과하면 물성이 크게 저하되고 손실됩니다. 그렇기 때문에 성형할 부품에 맞게 성형기의 크기를 적절히 맞추는 것이 중요합니다. 기계가 너무 크면 필요한 사출 횟수에 비해 용융물의 양이 많고 배럴에 머무는 시간이 과도하게 길어집니다. 기계가 너무 작으면 레진 펠릿을 완전히 녹이기 위한 체류 시간이 충분하지 않습니다. 또한 사출 사이클 동안 대형 금형을 닫아 고정할 수 있는 클램프 힘이 부족할 수 있습니다.
이러한 프리미엄 폴리머에서 최적의 성능과 품질을 달성하려면 사출 성형 작업 내내 온도를 과학적으로 설정하고 정밀하게 유지해야 합니다.
다양한 배합의 고성능 플라스틱을 사용할 수 있다는 점도 과제에 추가됩니다. 엔지니어는 전문화된 Grades를 통해 용도에 맞는 최적의 비용과 성능의 균형을 제공하는 특성 세트를 선택할 수 있습니다. 예를 들어, Torlon PAI 및 PEEK 수지 생산업체는 고강도 섬유 강화 Grade, EMI 또는 RFI 차폐 및 정전기 소멸 제형, 마찰을 줄이고 베어링 및 마모 부품의 수명을 연장하는 고체 윤활제가 포함된 Grade를 제공합니다. 경우에 따라서는 여러 가지 특성을 개선하는 여러 첨가제가 포함된 Grades도 있습니다. 이러한 다양성은 광범위한 성능 이점을 제공하지만, 폴리머 배합에 통합된 첨가제의 유형과 수준에 따라 전체 성능 기능을 달성할 수 있는 특정 가공 조건이 결정된다는 과제를 안고 있기도 합니다.
고급 폴리머를 위한 유능한 사출 성형기를 정의하는 요소는 무엇입니까?
다음 요소를 기반으로 평가하면 지정된 고급 폴리머 및 등급에서 일관되게 높은 품질과 성능을 갖춘 부품을 생산할 수 있는 사출 성형 작업을 식별하는 데 도움이 될 수 있습니다:
고급 폴리머에 대한 전문성을 갖춘 엔지니어 및 운영자
일관되게 높은 효율성, 품질 및 서비스 신뢰성을 유지하는 것은 생산 장비에 관계없이 사출 성형 팀의 전문성에 달려 있습니다. 이는 잠재 고객이 측정하기 가장 어려운 요소이기도 합니다.
이러한 지표를 통해 엔지니어와 운영자가 도전에 대응할 수 있는 사출 성형기를 식별할 수 있습니다.
- 성형기 인증
고급 폴리머 사출 성형에 대한 높은 수준의 전문 지식과 역량을 검증하는 존경받는 인증 프로그램에는 다음이 포함됩니다:
- 성형기 인증
- RJG 마스터 몰더® 인증: 글로벌 풀서비스 사출 성형 솔루션 기업인 RJG는 사출 성형 작업을 담당하는 공정 엔지니어와 기술자를 위한 2단계 마스터 몰더® 인증 프로그램을 제공합니다.
- Torlon® PAI 인증 성형업체 프로그램: 시엔스코(구 솔베이)는 제한된 수의 기업에게 Torlon® PAI 수지 사출 성형 역량에 대한 인증을 수여하고 있습니다. 인증 요건에는 품질 관리 시스템, 공정 기술 및 장비, 응용 분야에 맞는 고급 폴리머를 지정하는 OEM에 서비스를 제공한 금형업체의 성공적인 실적 등이 포함됩니다.
- 주요 고객 유지 및 인지도
응용 분야에 고급 폴리머를 지정하는 OEM은 일반적으로 항공우주, 의료, 반도체 및 방위 산업과 같은 첨단 기술 산업에 속해 있습니다. 이들의 장비는 각 성형 부품의 성능 저하 없이 극한의 조건에서 작동해야 합니다. 이러한 유형의 산업에서 고객과의 오랜 협력 관계에 대한 명확한 증거는 사출 성형기의 전문성과 성능을 나타내는 좋은 지표입니다. OEM으로부터의 표창 수상 및 주요 공급업체 패널에 포함되는 것 역시 사출 성형업체의 긍정적인 실적과 가치를 입증합니다.
- 주요 고객 유지 및 인지도
- 전문화 및 집중
많은 전문 분야와 마찬가지로 고성능 플라스틱 가공 전담팀은 이러한 소재의 생산 효율성, 품질 및 일관성에 대한 기준을 지속적으로 높이기 위해 전문성을 개발할 것입니다. 자체 엔지니어링 및 제작 장비, 기성 기계의 개선 등이 지표에 포함됩니다. 작업 현장에서는 린 제조, 품질, 배송 신뢰성 및 고객 만족에 지속적으로 집중하는 것이 유능한 운영 팀을 의미합니다.
- 전문화 및 집중
적절한 장비 및 생산 환경
고성능 플라스틱으로 사출 성형된 부품에서 일관되게 높은 성능과 품질을 달성하는 데 기여하는 요소는 다음과 같습니다:
- 다양한 톤수의 성형기
다양한 톤수의 기계를 사용하면 전체 조립에 필요한 여러 부품 크기에 대해 단일 소스를 제공할 수 있습니다. 또한 크기와 복잡성이 다른 차세대 부품으로 쉽게 전환할 수 있습니다. 또한 다양한 톤수는 기계와 부품 크기의 적절한 균형을 보장합니다.
- 다양한 톤수의 성형기
- 사출 압축 기능
사출 압축 기술은 단면이 두꺼운 부품의 공극을 제거합니다. 이는 강도를 최적화하기 위해 두꺼운 벽에 균일한 재료 분포가 필수적인 경우 특히 중요할 수 있습니다.
- 사출 압축 기능
- 완전 전동식 사출 성형기
완전 전기식 사출 성형기는 유압식 프레스에 비해 정밀도, 반복성, 사이클 타임이 더 빠른 것으로 유명합니다. 성형 조건을 보다 정밀하게 제어할 수 있어 공차가 매우 엄격한 부품에 유리합니다. 또한 완전 전기식 기계는 유압 유체가 레진 펠릿과 완제품을 오염시킬 위험이 없습니다.
- 완전 전동식 사출 성형기
- 프로세스 제어 기술
고성능 열가소성 수지에 대한 공정 조건이 정의되면 생산 공정 전반에 걸쳐 최적의 용융 온도와 압력을 유지하는 것이 필수적입니다. 이를 위해서는 성형기 배럴과 금형 캐비티 자체의 용융 조건을 모니터링하고 즉시 조정할 수 있는 공정 제어 시스템과 트랜스듀서가 필요합니다. 이러한 투자는 품질, 성능, 생산성 및 공급 보장 측면에서 큰 성과를 거둘 수 있습니다.
- 프로세스 제어 기술

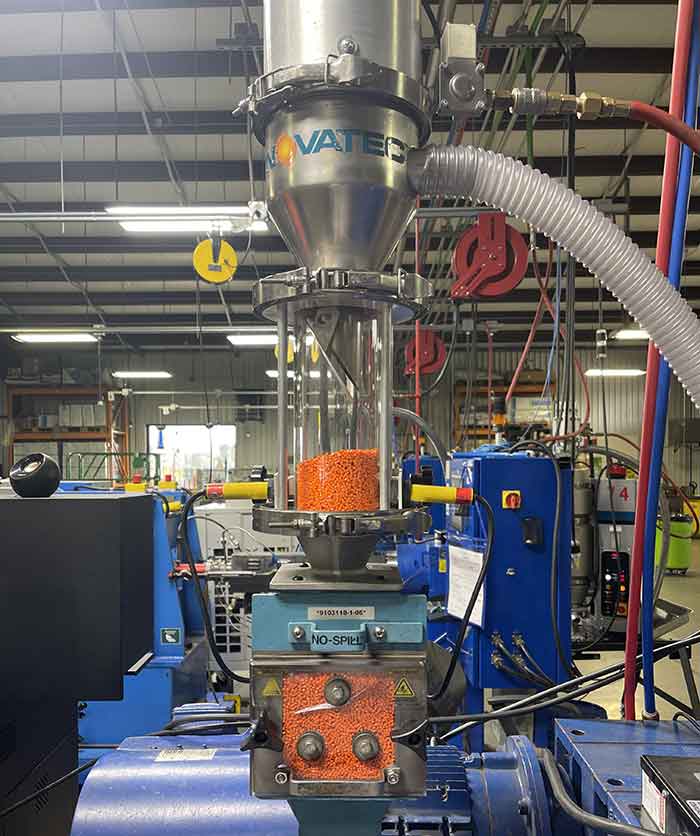

- 전용 레진 건조기
펠릿화된 수지를 건조하고 규정된 건조도를 유지하는 것은 고성능 열가소성 플라스틱 부품의 공극과 결함을 방지하는 데 필수적입니다.
특정 폴리머 전용 건조기에 투자하면 추가적인 이점이 있습니다. 특정 재료를 처리하는 동안 성능이 저하되거나 완전히 녹지 않을 수 있는 호환되지 않는 수지로 인한 교차 오염의 위험을 제거할 수 있습니다. 두 가지 문제 모두 완성된 부품의 성능과 미관에 부정적인 영향을 미칠 수 있습니다.
- 전용 레진 건조기
- 후경화 및 어닐링 기능
고급 폴리머에 특화된 정밀한 조건에서 사출 성형 부품을 후경화 또는 어닐링하면 성능을 최대한 발휘할 수 있습니다.
- 후경화 및 어닐링 기능
- 후경화 Torlon PAI 부품의 장점: Torlon PAI Grades는 특정 온도 및 시간 조건에서 후경화할 때 최대 강도, 인성 및 내마모성을 달성합니다. 또한 올바른 조건에서 이 폴리머는282°C (540F )의 중간점 유리 전이 온도(Tg)를 달성합니다.
- PEEK, Ultem PEI, Ryton PPS 및 기타 고급 폴리머 부품 어닐링: 용융 단계에서 고체 형태로의 전환은 특히 벽이 두꺼운 부품에서 치수 안정성에 영향을 미치는 잔류 응력을 생성할 수 있습니다. 올바른 사후 어닐링 절차를 통해 이를 해결할 수 있습니다. 부품을 소재의 Tg보다 높은 온도로 가열한 다음 Tg 아래의 지정된 지점까지 천천히 냉각하여 소재를 이완시키고 내부 응력을 완화합니다.
- 품질 중심의 작업 현장 환경
사출 성형업체의 일상적인 생산 관행은 일관된 부품 품질과 납기 신뢰성에 핵심적인 기여를 합니다. 이는 일상적인 작업 현장 품질 문화를 나타내는 좋은 지표입니다:
- 품질 중심의 작업 현장 환경
- 실내 온도 조절이 가능한 매장은 주변 온도 변화와 습도 변화로 인한 변동을 줄여줍니다.
- 운송 컨테이너에서 건조기로, 그리고 사출 성형기로 펠릿화된 수지를 이송하는 폐쇄 루프 자재 취급은 오염 위험을 최소화합니다. 또한 견고한 이송 시스템은 재료의 건조도를 정확하게 유지합니다.
- 제작 후 해체 및 세척은 폴리머를 가공한 후 나사와 배럴에 남아있는 잔여물을 제거합니다. 잔여물을 제거하지 않으면 후속 생산 과정에서 잔여물이 열에 의해 분해되어 검은 얼룩을 남깁니다.
퍼징 컴파운드는 일부 플라스틱의 세척 방법으로 사용할 수 있습니다. 그러나 고급 폴리머는 퍼징 컴파운드보다 높은 온도에서 녹으며 일반적으로 용융 단계에서 더 뻣뻣합니다. 이로 인해 배럴에 분해되고 녹지 않은 잔여물이 남을 수 있으며, 이는 후속 공정에서 재료 품질에 영향을 미칠 수 있습니다. 성능이 중요한 고급 폴리머 응용 분야의 특성상 퍼징은 위험을 정당화할 수 없는 지름길입니다.
성형 부품의 까맣게 그을린 검은 얼룩은 외관을 해치는 것 외에도 조기 응력 또는 피로 고장을 유발하는 응력 상승을 일으킵니다.
모범 사례에서는 탄화된 오염 물질을 방지하기 위해 각 생산 실행 후 용융 폴리머와 접촉하는 배럴, 노즐, 몰드 등 성형기의 모든 부품을 완전히 분해하고 청소하는 것이 좋습니다.
- CNC 가공
사내 CNC 가공을 통해 사출 성형업체는 사출 성형 툴링을 제작하기 전에 설계 및 재료 선택을 검증하기 위해 재고 형상에서 프로토타입을 제작할 수 있습니다. 또한 가공은 사출 성형 툴링으로는 달성할 수 없는 복잡한 피처 또는 공차를 가진 부품이나 특정 설계 기능을 금형에 통합하는 데 비용이 많이 드는 부품의 마무리 단계로 사용됩니다.
- CNC 가공
과학적 성형 및 품질 적합성을 지원하는 분석 기능
숙련된 엔지니어로 구성된 분석 및 테스트 실험실은 공정 조건과 사출 금형 설계를 최적화하는 데 중요한 자산입니다. 또한 사출 성형기의 품질 관리 시스템에 대한 적합성을 검증하는 데 필수적입니다.
다음 리소스에 대한 투자는 필요한 분석 및 테스트를 수행할 수 있는 사출 성형기의 폭넓은 능력을 보여줍니다:
- 멜트 행동 분석
Torlon® PAI, PEEK, Radel® PPSU, Ryton® PPS 및 기타 고급 폴리머의 다양한 배합의 용융 흐름 거동을 평가하면 일관된 고품질 부품 사출 성형에 이상적인 공정 조건을 정확히 파악하는 데 도움이 됩니다. 또한 최소한의 내부 응력, 우수한 치수 안정성 및 전반적인 품질을 갖춘 부품을 생산할 수 있는 사출 금형 공구 설계를 정의하는 데 도움이 됩니다.
- 멜트 행동 분석
- 종합 테스트 장비
이러한 테스트 기능을 통해 사출 성형업체는 강력한 품질 관리 시스템을 지원하고 레진 로트 및 성형 부품의 잠재적 변이에 대한 문제를 해결하는 데 필요한 리소스를 확보할 수 있습니다:
- 종합 테스트 장비

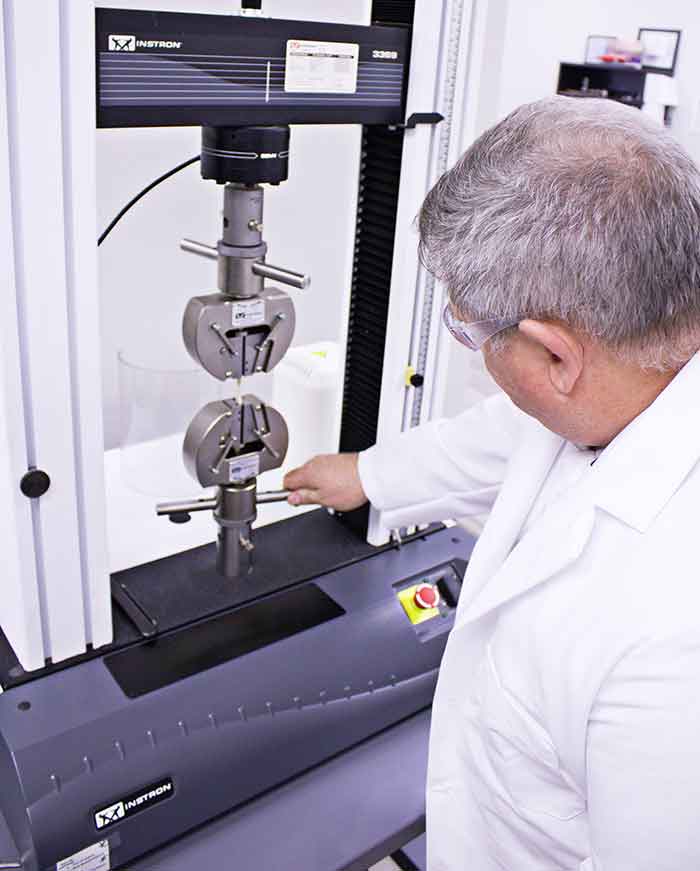

- 필요한 경우 수지 로트 및 부품의 기계적 특성을 검증하는 범용 ASTM 시험기
- 성형 부품의 공극이나 기타 결함을 식별하기 위한 비파괴 UT(초음파) 및 CT(컴퓨터 단층 촬영) 검사 장비
- 성형 전과 성형 중 수지의 수분 함량을 측정하는 수분 분석기
- 재료의 정체성과 전체 밀도가 달성되었는지 확인하기 위한 밀도 측정 장비

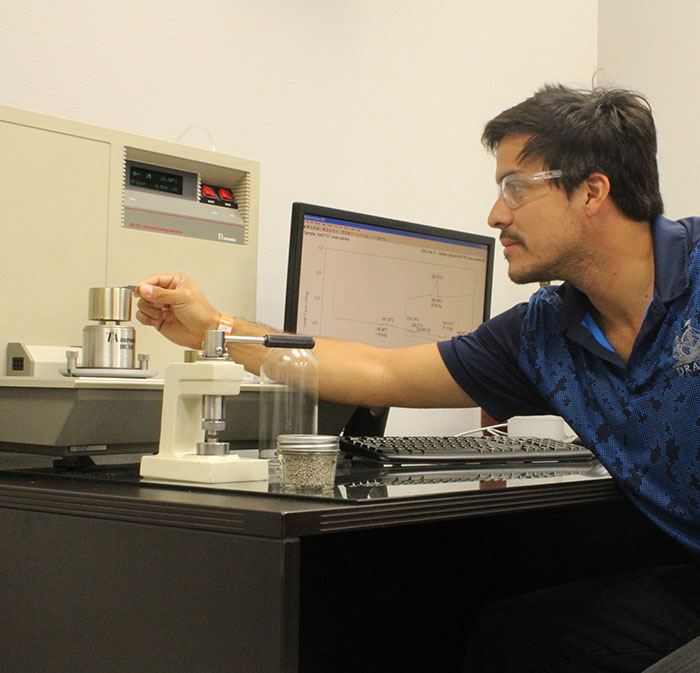

- 재료의 열 특성을 프로파일링하는 DSC(차동 주사 열량계)

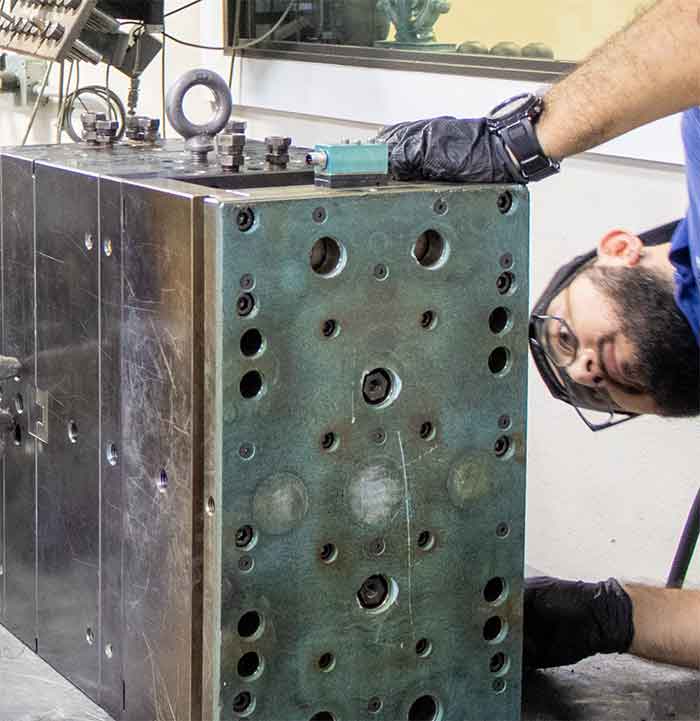

사내 금형 제작 및 유지보수
최적의 툴 설계를 위해서는 다양한 등급의 고성능 폴리머에 대한 용융 흐름 기술에 대한 전문 지식이 필수적입니다. 툴링이 완료되면 일류 사출 성형업체가 생산 툴을 모니터링하고 적극적으로 유지 관리합니다. 사내에서 툴링을 유지 및 수리할 수 있는 능력은 생산을 신속하게 정상화하는 데도 도움이 됩니다.
도구 유지보수, 일정 관리, 고객의 지적 재산 및 독점 디자인 보호는 새로운 사출 금형 도구가 사출 성형기 공장에서 고정적으로 제작될 때 훨씬 쉽게 제어할 수 있는 중요한 작업입니다.
또한 캡티브 몰드 제작을 통해 신속한 몰드 조정, 새 툴의 미세 조정, 기존 몰드 툴의 경제적인 일상 유지보수가 가능합니다. 특히 공차가 엄격한 부품의 경우, 프리프로덕션 실행 중에 강철 안전 조건에서 최종 치수와 공차를 ‘워크인’하는 기능(폴리머 추가를 위해 소량의 강철을 제거하는 작업)을 캡티브 몰드 공장에서 더 빠르고 훨씬 낮은 위험으로 수행할 수 있습니다.
- 도구 전송
상황에 따라 다른 사출 성형기로부터 공구를 이관받아 관리할 수 있는 사출 성형사의 능력은 귀중한 서비스가 될 수 있습니다. 필요한 역량에는 공구를 제작하는 데 사용되는 다양한 금속 및 등급에 대한 실무 지식, 공구 설계 전문 지식, 공구를 리퍼브하고 생산 상태로 복원하는 데 필요한 가공 장비가 포함됩니다.
- 도구 전송
고객의 요구 사항을 지원하는 품질 관리 시스템
대부분의 경우 고급 폴리머는 첨단 기술 산업의 응용 분야에 맞게 지정되며, 그 중 일부는 산업별 품질 요구 사항이 있습니다.
ISO 9001:2015 인증과 전체 로트 추적 기능은 이러한 많은 업계 표준을 충족하는 좋은 기준선입니다. 그러나 더 엄격한 업계 요구 사항에 대한 인증은 필요하지 않은 고객사에게도 도움이 될 수 있습니다. 예를 들어, 품질 관리 시스템이 더 엄격한 전 세계 항공우주 AS9100D(2016) 표준 인증을 받은 회사는 모든 고객을 위한 생산에 이 표준을 적용합니다.
고급 폴리머에는 고급 성형 기술이 필요합니다.
고성능 폴리머는 많은 금속 및 비고분자 소재의 한계를 뛰어넘는 환경에서의 적용을 위해 수명과 신뢰성을 제공합니다. 사출 성형 부품에서 성능을 최대한 발휘하려면 고도의 전문 지식과 경험에 기반한 가공 기술, 정교한 생산이 필요합니다.
자주 묻는 질문: 사출 성형 Torlon® PAI, PEEK, Ryton® PPS 및 기타 고성능 플라스틱
Torlon PAI 및 기타 고급 플라스틱에 적합한 사출 성형기를 찾기가 어렵습니까?
일반 플라스틱 성형업체만큼 널리 퍼져 있지는 않지만 고성능 폴리머 사출 성형을 전문으로 하는 유능한 업체들이 있습니다. 이들은 이러한 재료로 성형된 부품에 대한 수요 증가에 대응하기 위해 장비, 전문 지식 및 역량에 지속적으로 투자하고 있습니다. Drake Plastics가 그 예입니다.
탄소 섬유와 같은 필러를 Torlon에 추가하면 사출 성형이 더 어려워지나요?
강화 섬유 및 윤활제와 같은 기타 첨가제가 포함된 Torlon PAI Grades에는 고유한 공정 조건과 툴링이 필요합니다. 다른 고성능 플라스틱도 마찬가지입니다. 그러나 유능한 사출 성형업체는 각 Grades의 용융 및 유동 특성을 파악하고 그에 따라 공정 조건과 공구 설계 및 야금을 설정할 수 있는 분석 도구를 갖추고 있습니다.
금형업체가 Torlon PAI 및 기타 고급 플라스틱을 사출 성형할 수 있는 자격이 있는지를 나타내는 인증이 있습니까?
글로벌 Torlon PAI 수지 생산업체인 Syensqo는 일관되게 높은 품질 수준으로 소재를 가공할 수 있는 능력을 입증한 기업에게 인증된 Torlon 몰더 자격을 부여합니다. 공정 제어 기술 분야의 글로벌 리더인 RJG는 다른 고급 폴리머도 아우르는 마스터 몰더® 인증 프로그램도 운영하고 있습니다.
작업 현장에서 Torlon PAI 및 기타 고성능 플라스틱 성형에 대한 회사의 전문성을 나타내는 몇 가지 사항을 살펴볼 수 있습니까?
공정 조건을 모니터링하고 조정하는 공정 내 제어 시스템, 폐쇄 루프 자재 취급, 수지 전용 건조기, 각 실행 후 전체 분해 및 연마가 포함된 품질 프로토콜 등 여러 가지 요소가 작용합니다. 완전 전기 기계와 정교한 분석 도구를 활용하는 사출 성형업체는 생산 제품의 높은 품질을 확인할 수 있습니다. 보다 전문적이고 경험이 풍부한 기업은 이러한 기능 중 일부를 자체적으로 설계하고 구축합니다.
Torlon PAI, PEEK, Ryton PPS 및 기타 고급 플라스틱으로 사출 성형된 부품은 비용이 많이 듭니다. 그만한 가치가 있을까요?
엔지니어들은 특정 애플리케이션에서 비용 효율성 때문에 고급 폴리머를 점점 더 많이 지정하고 있습니다. 예시: Torlon PAI 베어링 및 마모 등급은 석유 시추 장비의 윤활 금속보다 훨씬 오래 지속됩니다. PEEK는 부식 없이 독한 화학 물질을 견뎌냅니다. Torlon PAI 부품은 극한의 추위와 방사선에서도 장기간 완벽하게 작동해야 하는 인공위성 및 우주 망원경에 사용됩니다. 장기적인 비용 절감과 신뢰성을 제공하는 성능을 기반으로 합니다.
