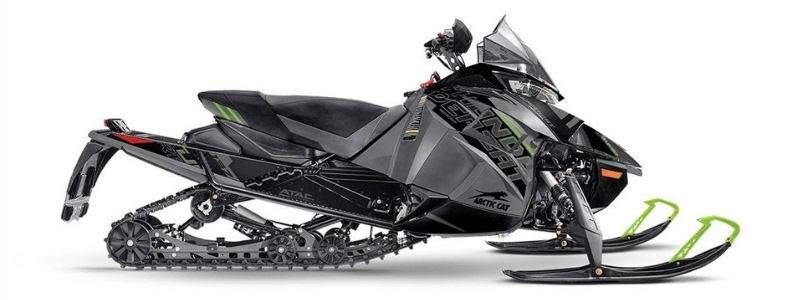

Snowmobile CVT 클러치 롤러 고장 해결

주요 OEM이 Vespel SP-1로 만든 롤러에 오류가 발생했을 때 솔루션을 위해 Drake로 눈을 돌렸습니다. 우리는 Torlon 4203L 로드에서 가공된 프로토타입과 초기 생산을 제공했습니다. 생산 비용상의 이유로 OEM은 가공을 계속하지 않고 기존 사출 성형 파트너와 함께 Torlon용 4-캐비티 금형을 제작했습니다. 그러나 부품 고장이 계속되었고 고객은 Drake로 돌아갔습니다.

Drake의 엔지니어들은 실패의 핵심 요소를 지적했습니다. 부품의 무거운 부분에는 내부 응력에 부정적인 영향을 미치는 냉각 속도의 차이가 있었고 사출 성형 등급 Torlon 4203L 수지의 저분자량은 본질적으로 압출 등급보다 내충격성이 낮습니다. . 그 결과, 두꺼운 성형 부품은 견고하고 탄력적인 압출 스톡 형태로 가공된 부품에 문제가 되지 않는 높은 충격을 견딜 수 없었습니다.

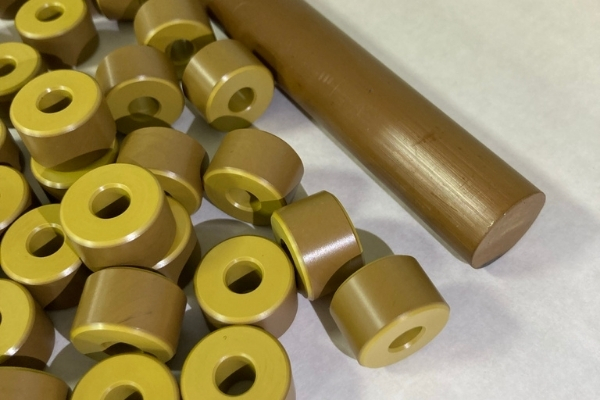

Drake는 더 높은 인성을 가진 고분자량 수지로 제품을 압출하며, 잔류 응력을 최소화하기 위해 최종 형상을 천천히 냉각합니다. 두 요소 모두 성능 문제를 해결하는 데 도움이 되었습니다. 그런 다음 Drake는 먼저 부품 OD와 일치하는 사용자 정의 직경 막대를 만들어 비용 차이에 대해 작업했습니다. 가공된 부품의 재료 효율성은 러너를 포함한 사출 성형 버전과 일치했습니다. 그런 다음 Drake는 사출 성형 생산 속도에 근접한 고속 가공을 사용했습니다.

결과 : 이 응용 프로그램에서 작동하지 않는 사출 성형 버전과 동일한 순 비용으로 성능을 발휘하는 정밀 기계 부품.
